方向機舵桿

高效能方向機舵桿（Inner Tie Rod）：優化您的駕駛體驗

方向機舵桿（Rack End），又稱**內拉桿（Inner Tie Rod）**或軸向拉桿（Axial Rod），是汽車轉向系統中的核心零件。它負責連接方向機和橫拉桿球頭（外拉桿），傳遞轉向機的運動，使車輛能夠順利轉向。因此，方向機舵桿的品質與設計，直接影響車輛的轉向性能與整體行車安全。選擇高品質的方向機舵桿，是維護車輛穩定性與安全的重要關鍵。

方向機舵桿的功能

  • 傳遞運動：方向機舵桿將方向機的旋轉運動傳遞至橫拉桿球頭，進而改變車輪方向。
  • 調整前束角：舵桿上的螺紋部分可用來調整車輪的前束角，確保車輛行駛穩定與直線行駛能力。
  • 吸收衝擊：在車輛行駛時，方向機舵桿必須吸收來自路面的衝擊，這對於維持整個轉向系統的穩定性至關重要。

方向機舵桿的組成

方向機舵桿主要由以下幾個部分組成：

  • 本體（Housing）：通常由高強度金屬，如鋼或合金鋼製成，以承受轉向過程中產生的強大應力。
  • 球頭（Ball Rod）：舵桿的一端設有球頭，安裝於方向機上，使其能以不同角度自由轉動，確保操作的靈活性與安全性。
  • 軸承（Bearing）：位於本體與球頭之間，作為緩衝套筒，能減少車輛運動時球頭的磨損。

原廠等級的方向機舵桿測試標準

原廠（OEM）方向機舵桿須通過一系列嚴格的技術標準與測試要求，以確保其在各種條件下的性能與耐用性。Great Auto Parts 的方向機舵桿也經過嚴格測試，保證其卓越性能。

拉脫力測試（Pull-out Test）

方向機舵桿必須具備足夠的抗拉強度，以承受各種外力。Great Auto Parts 的舵桿平均拉力可達4至8噸，超越原廠3.5噸的標準。拉伸強度會依據球頭直徑與本體厚度而異，我們也針對不同規格的零件設定檢測標準。舉例來說，一般乘用車的平均拉脫力為4至6噸，而重型商用車則可達8噸。

以下為我們的球頭拉脫力測試與合格標準：

球頭尺寸 (mm) ≤24 φ25 φ28 φ30 φ32 ≥φ34
拉脫力 (KN) ≥25 ≥30 ≥35 ≥40 ≥45 ≥50
(kg.f) ≥2550 ≥3060 ≥3570 ≥4080 ≥4590 ≥5100

間隙測試（GAP Test）

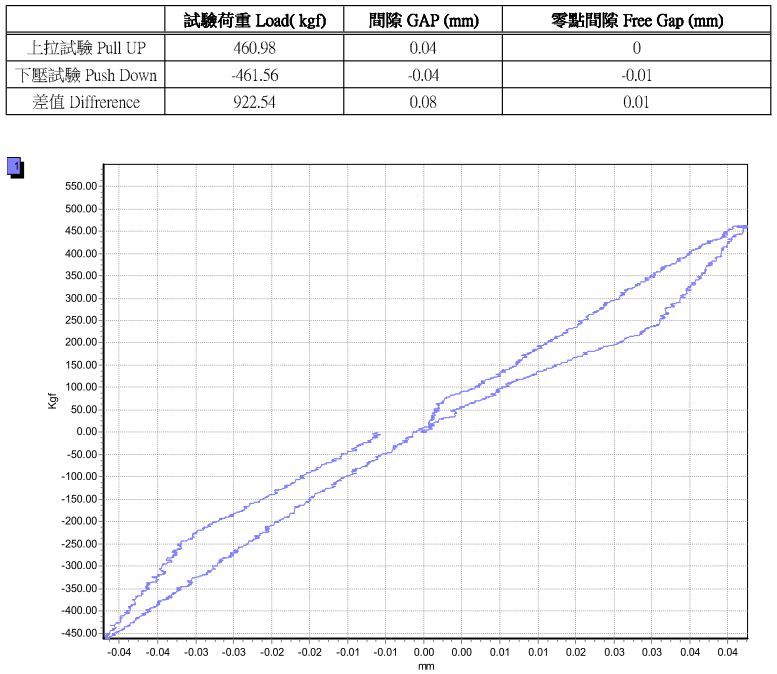

本體與球頭的密合度至關重要。組裝後的間隙越小，方向機舵桿球頭在運作時的磨損率就越低，進而延長其耐用度。我們的舵桿在承受460kg的拉力後，間隙僅為0.06mm。即使在嚴苛的條件下，我們的舵桿仍能維持車輛穩定性，其優異的耐用度可降低因球頭鬆動導致的方向機故障風險。

以下為我們的間隙測試條件：

球頭直徑 <25mm 25-34mm >34mm 單位
F1 (力) ±2,500 ±4,500 ±6,000 N
SR (間隙) 0.15 0.20 0.25 mm

扭力測試（Torque Test）

方向機舵桿的連接點必須符合特定的扭力要求，以確保連接的牢固與穩定。Great Auto Parts 的舵桿會使用扭力扳手進行測試，以確保其扭力符合合格範圍。

以下為我們的旋轉扭力測試條件：

球頭尺寸 (mm) ≤24 25 28 30 32 ≥34
旋轉扭力 (Nm) 0.6 – 5.0 0.8 – 7 1.0 – 7 1.0 – 8 1.0 – 9 2.0 – 13
(kgf.cm) 6.1 – 51 8.1 – 71 10 – 70 10 – 80 10 – 90 20 – 130



超越測試標準：我們對安全與創新的承諾

除了嚴格的測試外，我們的方向機內拉桿也經過精心設計，以滿足汽車製造商與維修廠的需求。我們的舵桿採用經過熱處理的球頭螺栓，具備無與倫比的強度。這些螺栓設計成在遭受撞擊時只會彎曲而不斷裂，這是一項關鍵的安全保障。

然而，安全並非我們唯一的焦點，創新與之相輔相成。我們的方向機內拉桿在符合嚴格安全標準的同時，更能提升車輛性能。無論您是追求更優異的性能、更高的安全性，還是環保效益，我們的方向機內拉桿都能幫助您達成目標。

聯絡我們，了解更多產品資訊，並為您的愛車注入全新駕駛動力！
